Ningbo Sibranch Mikroelektronik Technology Co., Ltd .:Güvenilir 300mm Silikon Gofret Üreticiniz!
2006 yılında Çin'in Ningbo kentinde malzeme bilimi ve mühendislik bilimcisi tarafından kurulan Sibranch Microelectronics, tüm dünyada yarı iletken levha ve hizmet sağlamayı hedefliyor. Ana ürünlerimiz arasında standart silikon levhalar SSP (tek tarafı cilalı), DSP (Çift tarafı cilalı), test silikon levhaları ve birinci sınıf silikon levhalar, SOI (İzolatör Üzerinde Silikon) levha ve çapı 12 inçe kadar bozuk para rulo levhaları, CZ/MCZ/FZ/NTD, hemen hemen her yönelim, kesik, yüksek ve düşük dirençli, ultra-düz, ultra-ince, kalın levhalar vb. yer alır.
Lider Hizmet
Müşteri memnuniyetini aşacak şekilde yabancı müşterilere çok sayıda yüksek-kaliteli ürün sunmak için ürünlerimizi sürekli yenilemeye kararlıyız. Ayrıca müşterilerin beden, renk, görünüm vb. gereksinimlerine göre özelleştirilmiş hizmetler de sağlayabiliriz. En uygun fiyata ve yüksek-kaliteli ürünler sağlayabiliriz.
Kalite Garantili
Farklı müşterilerin ihtiyaçlarını karşılamak için sürekli araştırıyor ve yenilikler yapıyoruz. Aynı zamanda, her ürünün kalitesinin uluslararası standartlara uygun olmasını sağlamak için her zaman sıkı kalite kontrolüne bağlı kalıyoruz.
Geniş Satış Ülkeleri
Yurtdışı pazarlarda satışa odaklanıyoruz. Ürünlerimiz Avrupa, Amerika, Güneydoğu Asya, Orta Doğu ve diğer bölgelere ihraç edilmekte ve dünya çapındaki müşteriler tarafından iyi karşılanmaktadır.
Çeşitli Ürün Çeşitleri
Şirketimiz, müşterilerimizin özel ihtiyaçlarını karşılamak üzere özelleştirilmiş silikon levha işleme hizmetleri sunmaktadır. Bunlar arasında Si Wafer BackGrinding, Dicing, DownSizing, Edge Grinding ve MEMS yer alıyor. Beklentileri aşan ve müşteri memnuniyetini sağlayan özel çözümler sunmaya çalışıyoruz.
Ürün Çeşitleri
CZ Silikon Gofretler, elektronik endüstrisinde yarı iletken cihazların üretiminde kullanılan büyük silindirik silikon külçelerden silikon kristalleri yetiştirmek için en yaygın olarak kullanılan Czochralski CZ büyüme yöntemi kullanılarak çekilen tek kristal silikon külçelerden kesilir. Bu işlemde, hassas yönlendirme toleransına sahip uzatılmış kristalin silikon tohumu, sıcaklığı hassas bir şekilde kontrol edilen bir erimiş silikon havuzuna eklenir. Tohum kristali, sıkı bir şekilde kontrol edilen bir hızda eriyikten yavaşça yukarı doğru çekilir ve arayüzde sıvı faz atomlarının kristal katılaşması meydana gelir. Bu çekme işlemi sırasında tohum kristali ve pota zıt yönlerde dönerek tohumun mükemmel kristal yapısına sahip büyük bir tek kristal silikon oluşturur.
Silikon oksit levha, çeşitli yüksek-teknoloji endüstrilerinde ve uygulamalarında kullanılan gelişmiş ve temel bir malzemedir. Yüksek-kaliteli silikon malzemelerin işlenmesiyle üretilen yüksek-saflıkta kristalimsi bir maddedir, bu da onu birçok farklı elektronik ve fotonik uygulama türü için ideal bir alt tabaka haline getirir.
Sahte levhalar (aynı zamanda test levhaları olarak da adlandırılır), esas olarak deney ve test için kullanılan levhalardır ve ürün için genel levhalardan farklıdır. Buna göre, geri kazanılmış levhalar çoğunlukla sahte levhalar (test levhaları) olarak uygulanır.
Altın Kaplamalı Silikon Gofret
Altın-kaplamalı silikon plakalar ve altın-kaplamalı silikon çipler, malzemelerin analitik karakterizasyonunda substrat olarak yaygın şekilde kullanılır. Örneğin, altın-kaplı levhalar üzerine biriktirilen malzemeler, altının yüksek-yansıtıcılığı ve olumlu optik özellikleri nedeniyle elipsometri, Raman spektroskopisi veya kızılötesi (IR) spektroskopisi aracılığıyla analiz edilebilir.

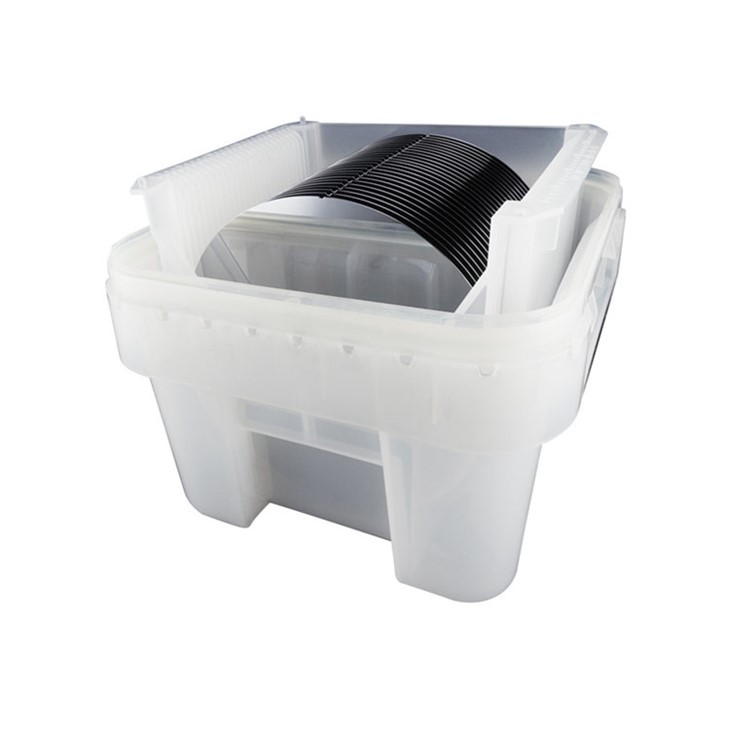

Silikon Epitaksiyel Gofretler oldukça çok yönlüdür ve farklı endüstri gereksinimlerine uyacak şekilde çeşitli boyut ve kalınlıklarda üretilebilir. Ayrıca entegre devreler, mikroişlemciler, sensörler, güç elektroniği ve fotovoltaikler dahil olmak üzere çeşitli uygulamalarda da kullanılırlar.
En son teknoloji kullanılarak üretilmiştir ve performansta benzersiz güvenilirlik ve tutarlılık sunmak üzere tasarlanmıştır. Termal Oksit Kuru ve Islak, endüstrinin tüm zorlu gereksinimlerini karşılayan yüksek-kaliteli levhalar üretmenin etkili bir yolunu sağladığı için dünya çapındaki yarı iletken üreticileri için önemli bir araçtır.

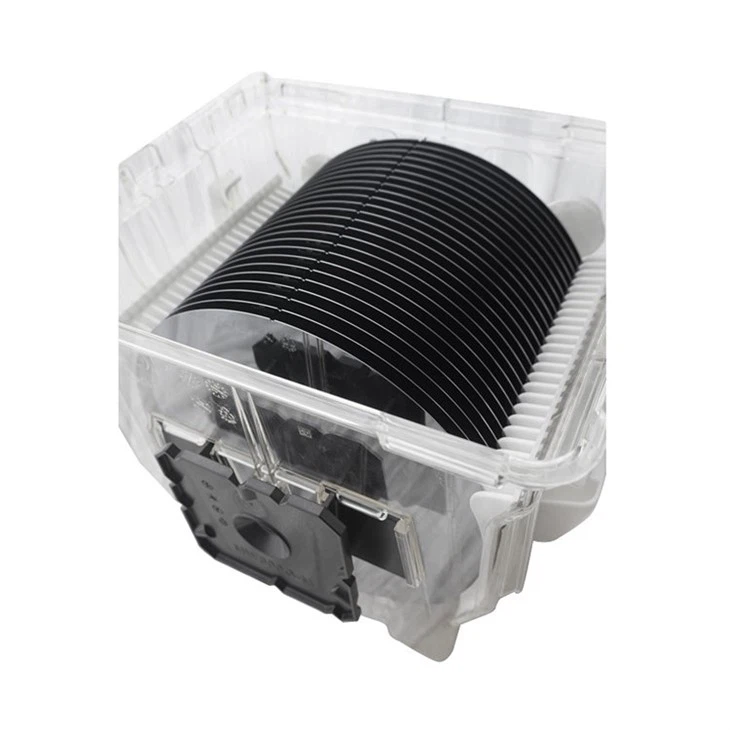

Bu levhanın çapı 300 milimetredir, bu da onu geleneksel levha boyutlarından daha büyük yapar. Bu daha büyük boyut, onu daha maliyet-etkin ve verimli hale getirerek kaliteden ödün vermeden daha fazla üretim çıktısına olanak tanır.
100 mm'lik silikon levha, elektronik ve yarı iletken endüstrilerinde yaygın olarak kullanılan-yüksek kaliteli bir üründür. Bu levha, yarı iletken cihazların üretiminde gerekli olan optimum performansı, hassasiyeti ve güvenilirliği sağlayacak şekilde tasarlanmıştır.
200 mm'lik silikon levha, araştırma ve geliştirme uygulamalarının yanı sıra yüksek-hacimli üretim uygulamalarıyla da çok yönlü kullanıma sahiptir. İnce veya kalın plakalar, cilalı veya cilasız yüzey seçenekleri ve özel ihtiyaçlarınıza göre diğer özelliklerle, tam spesifikasyonlarınıza göre özelleştirilebilir.
Silikon Gofret Substratı Nedir?
Silikon levha substratları, yarı iletken entegre devreler ve cihazların imalatının hayati bir parçasıdır. Özünde, üzerinde mikroelektronik devrelerin karmaşık fotolitografi ve üretim adımları yoluyla inşa edilebileceği sağlam bir temel - kelimenin tam anlamıyla bir alt tabaka - sağlarlar. Bununla birlikte, silikon substratlar, IC'lere üzerine inşa edilebilecek düz bir yüzey vermekten çok daha fazlasını etkiler. Substrat levhanın kendisinin kristal ve elektronik özellikleri, üstte yapılan cihazların nihai performans yeteneklerinin belirlenmesinde çok önemlidir. Kristal oryantasyonu, kimyasal saflık, kafes kusur yoğunluğu ve elektriksel direnç özellikleri gibi faktörler, alt tabaka üretimi sırasında sıkı bir şekilde kontrol edilmeli ve optimize edilmelidir.
Silikon Gofret Substratının Özellikleri
Direnç
Daha önce de belirtildiği gibi direnç, levhanın elektron akışını ne kadar engellediğini gösterir. Çoğu cihaz, hassas direnç aralıklarına sahip alt tabakalara ihtiyaç duyar. Bu, silikonun, en yaygın olarak bor (p{-tipi için) veya fosfor (n-tipi için) safsızlıklarıyla - katkılanmasıyla elde edilir.
Tipik Silikon Gofret Substrat Dirençleri:
1-30 Ω-cm - düşük direnç, CMOS mantığı için kullanılır
30-100 Ω-cm - epitaksiyel alt tabakalar
1000 Ω-cm - yüksek direnç, RF cihazları için kullanılır
Düzlük/Pürüzsüzlük
Yüzey düzlüğü alt tabaka yüzeyinin ne kadar düzlemsel olduğunu ölçerken pürüzsüzlük pürüzlülüğü belirtir. Her ikisi de temiz fotolitografi desenlemesi ve cihazların doğru şekilde oluşturulmasını sağlamak için önemlidir. Düzlük, Toplam Kalınlık Değişimi (TTV) adı verilen bir ölçüm kullanılarak ölçülür. İyi dairelerin levha boyunca TTV'si < 10 μm'dir. Pürüzsüzlük veya pürüzlülük, Ortalama Karekök (RMS) pürüzlülük kullanılarak ölçülür. Üst düzey alt tabakaların RMS pürüzlülüğü < 0,5 nm'dir.
Silikon Gofret Substrat İmalatı
Yüksek kaliteli silikon levha substratları üretmek, ileri üretim teknikleri gerektiren muazzam bir teknik zorluktur. İşte hızlı bir genel bakış:
Külçe Büyümesi
Her şey Czochralski yöntemini kullanarak büyük tek-kristal külçelerin büyütülmesiyle başlar. Bu süreçte ultra saf polisilikon parçaları kuvars bir potaya yükleniyor ve eritiliyor. Küçük bir tek kristal "tohum" erimiş yüzeye dokunana kadar indirilir, ardından yavaşça yukarıya doğru çekilir. Tohum kristali yukarı çekildikçe, sıvı silikon onun üzerinde katılaşarak büyük bir tek kristalin büyümesine olanak tanır.
Külçenin belirtilen dirence sahip olmasını sağlamak için safsızlık atomları dikkatlice eklenir. Yaygın katkı maddeleri bor ve fosfordur. Kusursuz kristal büyümesini sağlamak için soğutma hassas bir şekilde kontrol edilir.
Dilimleme
Büyük tek kristal külçe, iç çaplı testereler kullanılarak tek tek levhalara dilimlenir. Elmas gömülü bıçaklar, külçenin tamamından aynı anda sürekli olarak çok ince dilimler keser. Sürtünme ve ısınmadan kaynaklanan hasarı en aza indirmek için soğutma sıvısı kullanılır.
Eşit gofret kalınlığı ve düzlüğü sağlamak için dilimlemenin son derece hassas olması gerekir. Hedef kalınlığı 0,7 mm civarındadır.
Alıştırma
Dilimlendikten sonra gofretlerin yüzeyleri orta derecede pürüzlüdür. Bunları düzleştirmek için aşındırıcı bir alıştırma işlemi kullanılır. Bu, her bir levha yüzeyinin aşındırıcı bir bulamaçla kaplanmış bir dökme demir alıştırma plakasına doğru zorlanmasını içerir. Plaka, levha yüzeyinden hassas bir şekilde kontrol edilen basınç uygulanırken döner.
Alıştırma, dilimlemeden kalan tüm çıkıntıları veya çıkıntıları düzleştirirken malzemeyi yüzeyden eşit şekilde çıkarır. Bu, genel levha düzlüğünün iyileştirilmesine yardımcı olur.
Gravür
Alıştırma 10-15 μm derinliğe kadar bazı yüzey hasarlarına neden olabilir. Bu, asidik veya alkalin kimyasalların karışımları kullanılarak yüzeyin aşındırılmasıyla giderilir. Dağlama, alıştırma hasarını ortadan kaldırmak için silikonu kontrollü bir oranda çözer ve son cilalama için temiz, hasarsız bir yüzey bırakır.
Parlatma
Son adım, cilalama işlemi kullanarak son derece pürüzsüz, hasarsız-bir yüzey üretmektir. Bu, alıştırmaya benzer mekanikleri kullanır, ancak aşındırıcılar yerine alkalin koloidal silika parlatma bulamacı kullanılır. Parlatma adımı, önceki adımlardan kaynaklanan yüzey altı hasarını ortadan kaldırır.
İstenilen yüzey RMS pürüzlülük spesifikasyonuna ulaşılana kadar cilalamaya devam edilir. Tek haneli angstrom pürüzlülüğü elde etmek için birçok hassas cilalama döngüsüne ihtiyaç duyulabilir.
Silikon Gofret Substratını kullanırken bilinmesi gerekenler
Çizme, tel bağlama, ayırma kalıpları ve paketleme işlemlerinden kaynaklanan aşırı gerilim ve basınç, silikon levhanın kırılganlaşmasına veya çatlamasına neden olabilir. Bu tür bir arıza veya hasar, levhanın dayanıklılığını etkileyebilir ve onu kullanılamaz hale getirebilir.
Termal genleşme, maddenin sıcaklık değişimine bağlı olarak hacmini, şeklini veya alanını genişletme veya değiştirme eğilimini ifade eder. Bu nedenle, bir alt tabaka dayanabileceği sıcaklığın ötesinde bir ısıya maruz kaldığında çatlama veya kırılma meydana gelebilir.
Hem silikon levhada hem de epitaksiyel katmanda dislokasyonlar, oksijen çökeltileri ve istifleme hataları gibi mevcut kristalografik kusurlar, levhanın kalitesini tehlikeye atabilir ve kusurlara yol açabilir. Bu kusurlar önemli, anormal kaçak akımların akmasına neden olabilir veya bağlantı noktalarında kısa devre- yapabilecek düşük-dirençli borular oluşturabilir.
Spesifik kristal veya katkı maddesi kusuru kombinasyonları ve kirletici metal çökelti reaksiyonları ile bağlantılı farklı anormal difüzyon olguları gibi difüzyon ve iyon implantasyon etkileri, levhanın kalitesini etkileyebilir ve başarısız olabilir.
Silikon Gofret Yüzeylerini Kullanırken ve Saklarken Dikkat Edilmesi Gerekenler
Kontrollü Temiz Oda Ortamı: Optimum Koşulların Korunması
Yarı iletken üretiminde, temiz oda ortamları, kontaminasyon risklerini en aza indirmek ve silikon levha alt tabakalarının en yüksek kalitesini garanti etmek için titizlikle kontrol edilir. Bu ortamlar genellikle, havadaki parçacıkların sayısının metreküp hava başına titizlikle kontrol edildiği ISO Sınıf 1 veya Sınıf 10 temiz odalar gibi katı temizlik standartlarına uygundur. Temiz odalar, optimum koşulları korumak için havadaki parçacıkları sürekli olarak temizleyen özel filtreleme sistemlerine sahiptir. Yüksek-verimli partikül hava (HEPA) filtreleri ve ultra-düşük partikül hava (ULPA) filtreleri, sırasıyla 0,3 mikron ve 0,12 mikron kadar küçük partikülleri yakalar.
Elektrostatik Deşarj Risklerinin Azaltılması: Hasara Karşı Koruma
Elektrostatik boşalma, taşıma ve depolama sırasında silikon levha yüzeyleri için önemli bir tehdit oluşturur. Yarı iletken tesisleri, statik yükleri dağıtmak ve levhaların hasar görmesini önlemek için topraklama şeritleri, iyonlaştırıcı hava üfleyiciler ve iletken döşeme gibi statik kontrol önlemlerini uygular. Personel, vücutlarındaki statik elektriği güvenli bir şekilde boşaltmak için topraklama kayışları takarken, iyonlaştırıcı hava üfleyiciler yüzeylerdeki statik yükleri nötralize eder. İletken döşeme malzemeleri, statik yüklerin zararsız bir şekilde zemine dağılmasını sağlayarak elektrostatik boşalma olaylarının riskini azaltır.
Koruyucu Ambalaj Çözümleri: Zarara Karşı Koruma
Silikon levha alt katmanlarını nakliye ve depolama sırasında fiziksel hasardan, kirlenmeden ve nemden korumak için uygun paketleme hayati önem taşır. Yarı iletken tesisleri, levhaları korumak ve tedarik zinciri boyunca bütünlüklerini korumak için çeşitli koruyucu paketleme çözümleri kullanır. Yaygın bir paketleme çözümü, silikon levhaların kapalı bir torbaya veya kaba yerleştirildiği ve havayı uzaklaştırmak ve kirletici maddelere ve neme karşı koruyucu bir bariyer oluşturmak için vakumla-kapatıldığı vakumlu-kapalı paketlemedir. Kalan nemi emmek ve kuru bir ortam sağlamak için genellikle ambalajın içine kurutucu paketler eklenir.
İşleme Protokollerine Bağlılık: Hassasiyet ve Dikkat
Plaka üretimi ve montajı sırasındaki riskleri en aza indirmek için işleme protokollerine sıkı sıkıya bağlı kalmak önemlidir. Yarı iletken tesisleri, silikon plakaların güvenli bir şekilde taşınması, işlenmesi ve işlenmesi için en iyi uygulamaların ana hatlarını çizen ayrıntılı işleme prosedürleri ve protokolleri geliştirir. Bu işleme protokolleri tipik olarak levha yükleme ve boşaltma, levha incelemesi, kimyasal işleme ve mekanik manipülasyon dahil olmak üzere çok çeşitli faaliyetleri kapsar. Kullanılacak ekipmanı, izlenecek uygun teknikleri ve uyulması gereken güvenlik önlemlerini belirterek, her görev için-adım{-adım adım talimatlar sağlarlar.
Takip ve Takip Sistemleri: Hesap Verilebilirliğin ve İzlenebilirliğin Sağlanması
Sağlam tanımlama ve izleme sistemleri, yarı iletken üretim süreci boyunca hesap verebilirlik ve izlenebilirlik sağlar. Bu sistemler, her silikon levha alt katmanına, kökeni, işleme geçmişi ve kalite kontrol sonuçları hakkında bilgi içeren benzersiz bir tanımlayıcı atar. Yaygın bir levha tanımlama yöntemi, üretimin çeşitli aşamalarında levhalara uygulanan barkodların veya radyo-radyo frekansı tanımlama (RFID) etiketlerinin kullanılmasıdır. Bu tanımlayıcılar, üretim sürecinin her adımında taranır ve kaydedilir; böylece yarı iletken tesislerinin levhaların hareketini ve durumunu gerçek zamanlı olarak izlemesine olanak sağlanır-.
Optimum Depolama Koşulları: Kalitenin Zaman İçinde Korunması
Yarı iletken üretim süreci boyunca silikon levha substratlarının kalitesini ve bütünlüğünü korumak için uygun saklama koşulları kritik öneme sahiptir. Yarı iletken tesisleri, temiz oda ortamlarında, levhaları optimum koşullar altında korumak için iklim-kontrollü dolaplar ve raflarla donatılmış özel depolama alanlarına sahiptir. Sıcaklık ve nem kontrolü, bozulmayı önlemek ve depolama sırasında silikon levhaların stabilitesini sağlamak için gereklidir. Yarı iletken tesisleri, neme bağlı hasar ve kirlenme riskini en aza indirmek için genellikle depolama sıcaklıklarını 18 derece ile 22 derece arasında ve nem seviyelerini %40 ile %60 arasında tutar.
